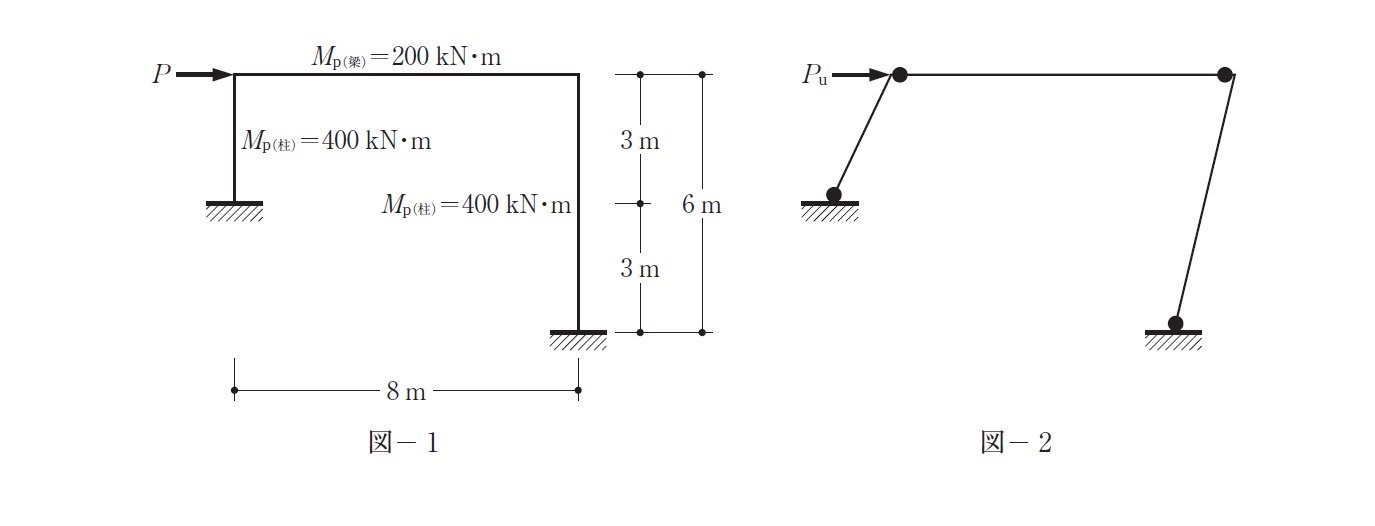

〔Ｎｏ． 4 〕図-1 のような水平荷重P を受けるラーメンにおいて、P を増大させたとき、そのラー
メンは、図-2 のような崩壊機構を示した。ラーメンの崩壊荷重Puの値として、正しいものは、次
のうちどれか。ただし、柱、梁の全塑性モーメントの値は、それぞれ400 kN・m、200 kN・mとする。
モーメントなんですよね。
柱それぞれにかかるモーメントは、
400×3＝1200
400×6＝2400
トータル＝3600
これを倒す力は、
400では足りないので、
4番の600ではないのでしょうか？
正答は、
2番です。
Q=M/hより
QAB=(200＋400)/3=200kN
QCD=(200＋400)/6=100kN
したがって、PU=200＋100=300kN
間の200が抜けていましたね。
同方向のため必要無いのかと思っていました。
