まだまだ続く構造の図。
本日は、トラスですね。
トラスは、感覚でいつも正解になるのですが、
今回はどうでしょうか？

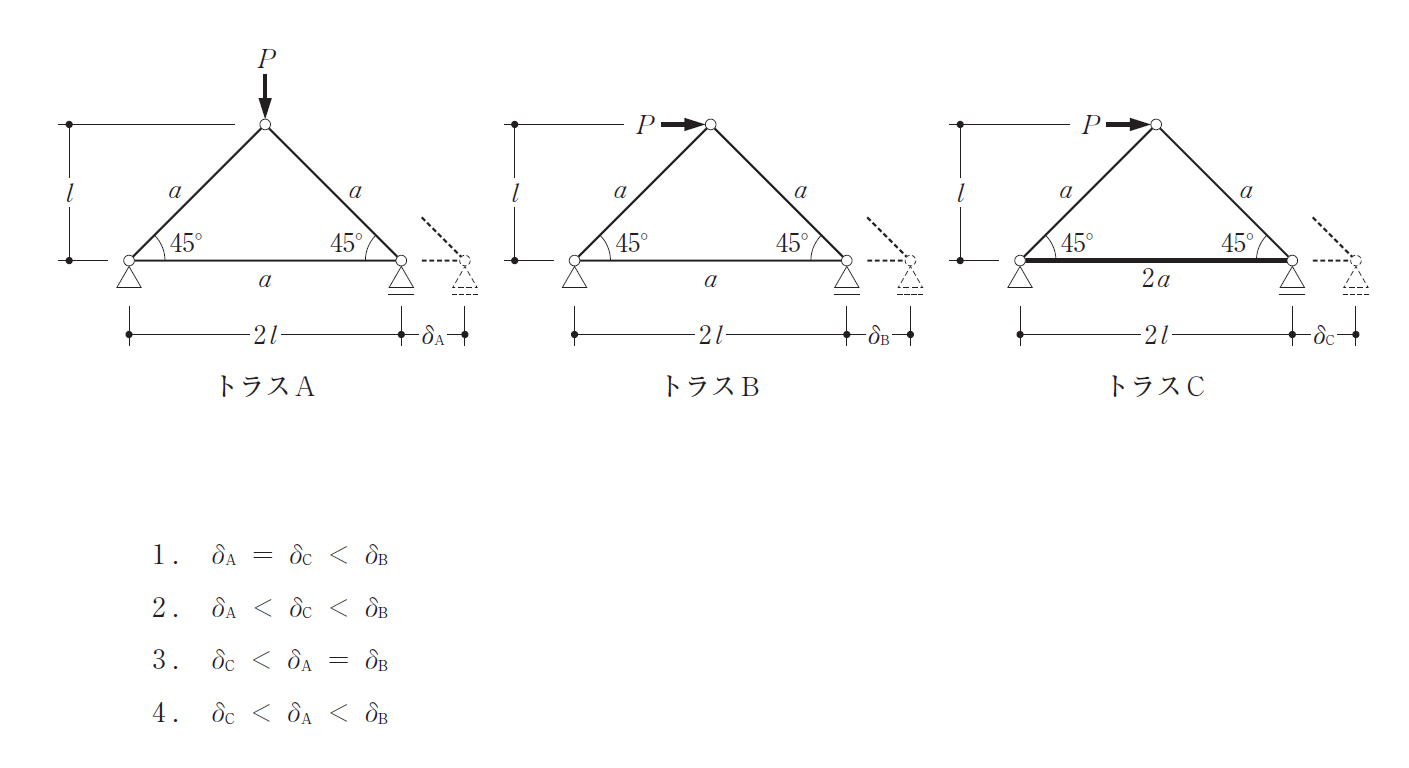

〔Ｎｏ． 5 〕図のような集中荷重P を受けるトラスＡ、トラスＢ及びトラスＣにおいて、それぞれのローラー支持点の水平変位dA、dB及びdCの大小関係として、正しいものは、次のうちどれか。ただし、各部材は同一材質の弾性部材とし、斜材の断面積はいずれもa、水平材の断面積はトラスＡ及びトラスＢがa、トラスＣが2 aとする。
まずは、
基準となるトラスAを ①と考えると
トラスBは、シンプルに圧しているので、トラスAより変位が大きいと思うのです。
そうなると、3番は無いのかな？
次にトラスCなのですが、aが1/3だけ負荷がかかるのですよね。
その力の分散は1/3なので、
トラスAとトラスCは同じだと思うのです。
なので、
解答予想は、1番です。
で、正答は、
3番です。
見事に大外れしました。
上の網掛けは読まないことをお勧めします。
混乱しますよ。
ですが、
説明の文章を読んでみてもピンときません。
これで捨て問2つ目ですが、
大丈夫でしょうか・・・・。
明日以降で取り返せることを祈ります。
では。
